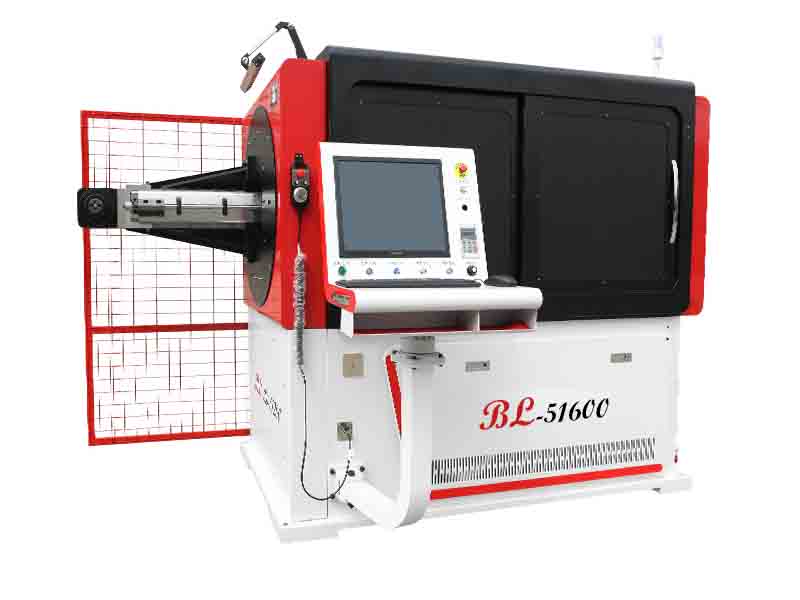

3D轉頭線材折彎機 BL-3D-51600

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線經范圍：硬料：Φ8.0～φ12.0

軟料：Φ8.0～φ16.0

產品特點：適用于生產汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材成型產品；送線箱采用四組同步送線，并自帶精度檢測裝置，保證送線精度及穩定性。

型號		BL-3D-51600
控制軸數		5軸
生產線徑		硬料：8.0～12.0 軟料：8.0～16.0
加工行程		800mm
總功率		24.5kw
送線電機功率		11KW
送線精度		300mm±0.1mm
切刀電機功率		2.0KW
轉臂電機功率		5.5KW
最大送線速度		50米/分鐘
升降電機功率		1.5KW
折角電機功率		4.5KW
機器重量		5800KG
折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		3800X2200X2000mm
自動送線架
	最大承重	2000kg
	圓盤直徑	Φ2000mm
	電機功率	2.2kw
	重量	1600kg
	尺寸（長寬高）	240024001800mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。

3、設有精度檢測跟蹤裝制，如有不合格的產品能夠自動停機。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

6、轉頭與送線完全分離，真正可實現轉頭時不轉線，確保送線靈活而且穩定性高。

7、適用于生產汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材

成型產品。

主要部件	品牌	產地
伺服電機	SANYO/安川	日本
直線滑軌	上銀	臺灣
轉臂減速機	臺城/三凱	臺灣/浙江
折角減速機	臺城/三凱	臺灣/浙江
升降減速機	紐卡特	德國
軸承	NSK/IKO	日本
直線滑軌	上銀	臺灣
電腦系統	拓普康/億圖	廣東/臺灣
機座材質	A3鋼料	廣東
變頻器	匯川	深圳
備注：
1.生產線程 8.0-16.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 8.0-12.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為3000mm

東莞市貝朗自動化設備有限公司
