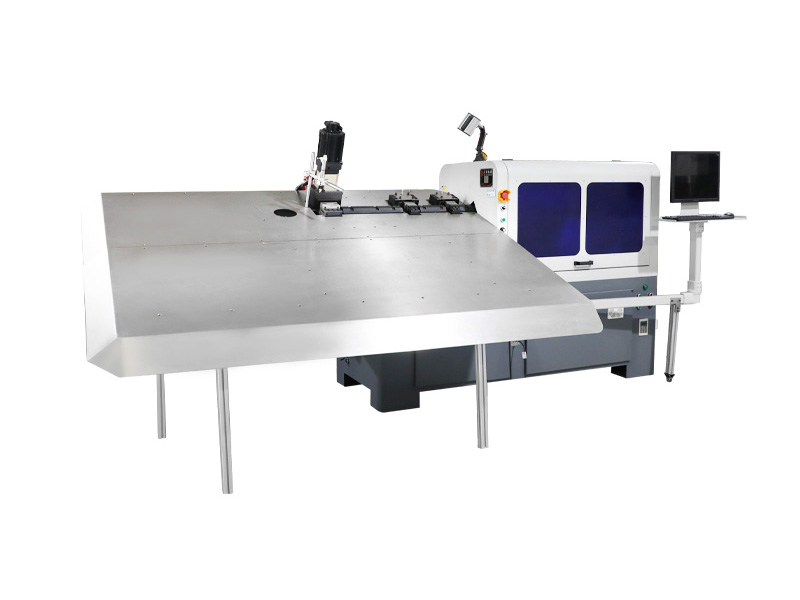

2D平面折彎機BL-2D-41000

線徑種類：鋼帶、鐵線、鐵絲、不銹鋼絲、鋼線、

金屬線材

線經范圍：硬料:Φ4.0～φ7.0

軟料:Φ4.0～φ10.0

產品特點：送線箱采用3-4組同步送線，保證送線精度及穩定性；可自由配套自動焊機、焊鋼珠、倒角、切槽、壓扁、沖孔、打凸臺、車螺紋、車槽、扁鋼帶沖孔加折彎等功能。

型號		BL-3D-41000
控制軸數		4軸
生產線徑		硬料：4.0～7.0 軟料：4.0～10.0
加工行程		500mm
總功率		10.2kw
送線伺服電機功率		4.5KW
折角伺服電機功率		2.7kw
切刀/升降電機功率		1.5KW/1.5KW
最大送線速度		90米/分鐘
送線精度		300mm±0.1mm
機器重量		1500KG

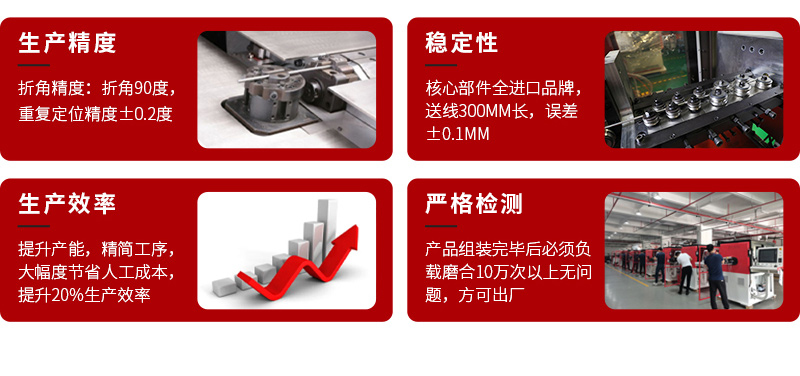

折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		2500X1300X1700mm
自動送線架
	最大承重	1500kg
	圓盤直徑	Φ1600mm
	電機功率	2.2kw
	重量	800kg
	尺寸（長寬高）	210021001300mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）鍵面，操作簡單，定位準確，所有電機可同步或單步運行。

3、設備精度采用全伺服電機控制，保證加工產品穩定性。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

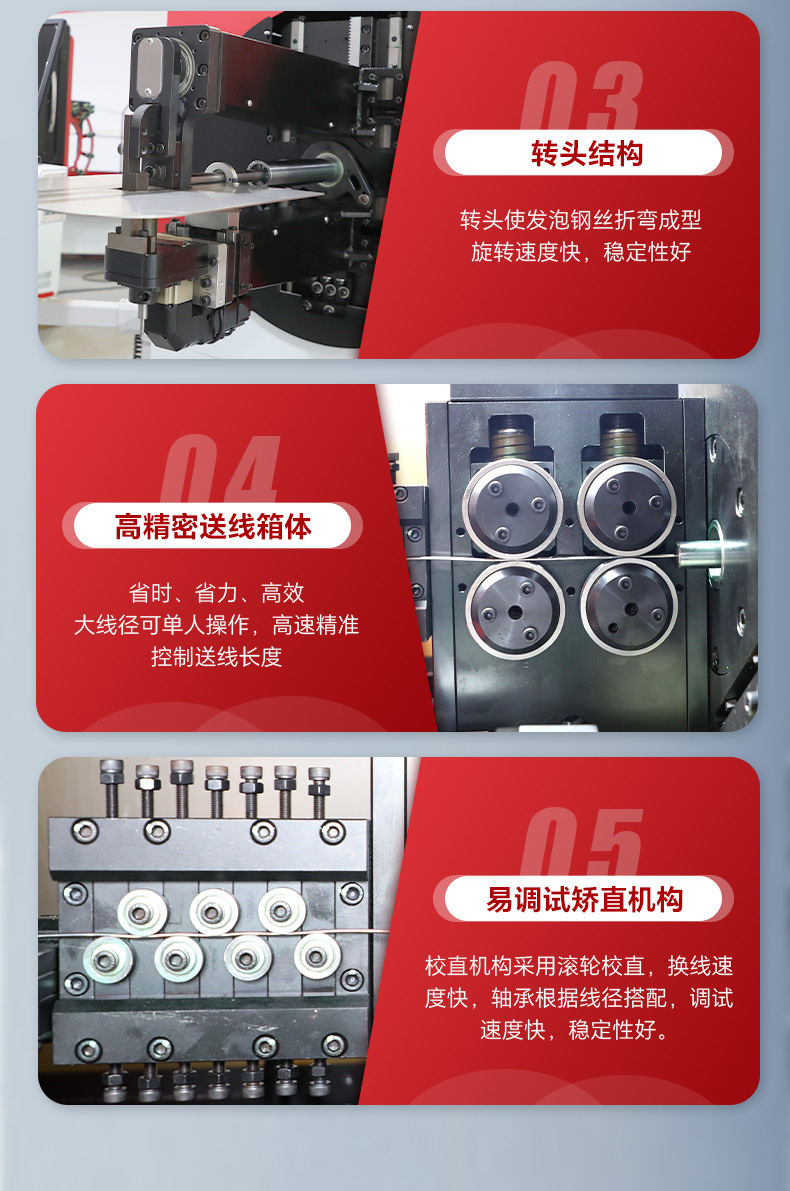

5、送線箱采用3-4組同步送線，保證送線精度及穩定性。

6、當無線、斷線、繞線時有自動停機報警功能，增加設備的安全性能。

7、可自由配套自動焊機、焊鋼珠、倒角、切槽、壓扁、沖孔、打凸臺、車螺紋、車槽、扁鋼帶沖孔加折彎等功能。

主要部件	品牌	產地

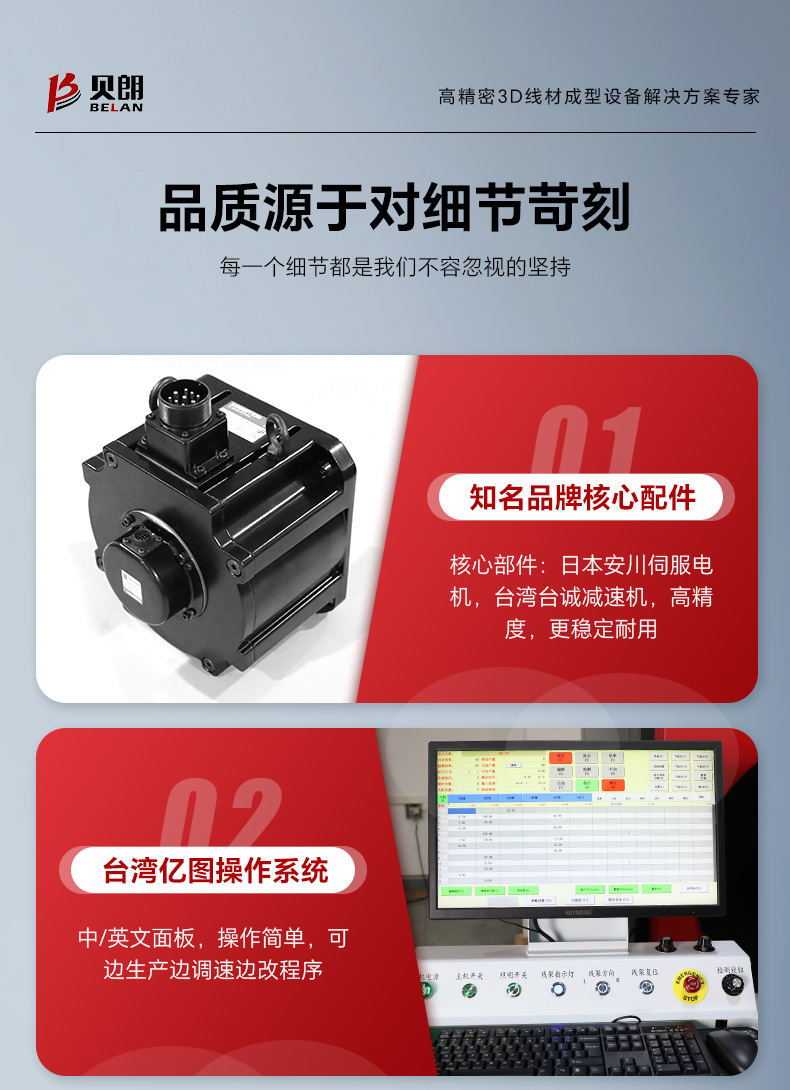

送線伺服電機	SANYO/三菱	日本
折角伺服電機	SANYO/三菱	日本
切刀/升降伺服電機	SANYO/三菱	日本
折角減速機	臺城/三凱	臺灣/浙江
切刀/升降減速機	臺城/三凱	臺灣/浙江
軸承	NSK/IKO	日本
軸承	FAG	德國
電腦系統	億圖	臺灣
變頻器	匯川	深圳
斷路器	正泰	浙江
交流接觸器	正泰	浙江
